EtherCAT總線步進驅動器
工作電壓24-80VDC
智能調節負載電流，最大電流6A
低噪聲，低振動，平穩性好
支持1000線編碼器輸入
基于100BASE-TX以太網傳輸標準
雙口RJ45連接器，方便組網連接
5路隔離輸入，2路隔離輸出
過流，過壓，欠壓，跟蹤誤差超差等保護功能
3位LED顯示，2個按鍵輸入

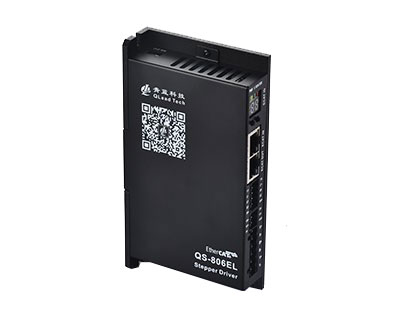

QS-806EL是在高性能閉環數字步進驅動器基礎上增加了EtherCAT總線通訊功能的一款高性能步進驅動器。
基于EtherCAT從站技術，實現步進系統的實時控制與實時數據傳輸，通訊傳輸速率高達100Mbps。
出廠默認適配57mm開環電機，可以通過軟件調整相關參數，以適配42mm,57mm,60mm,86mm開環/閉環電機。
適用領域
適合各種中小型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、
自動裝配設備等。在用戶期望低噪聲、高速度的設備應用中效果極佳。

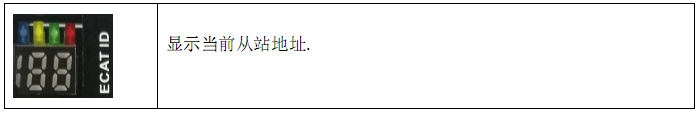

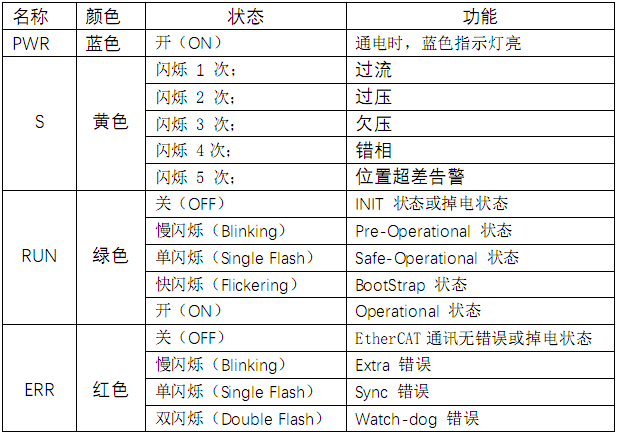

數碼管及指示燈說明

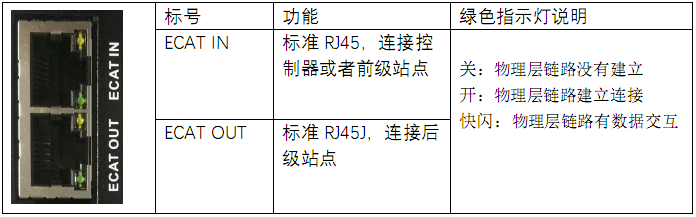

通訊口定義

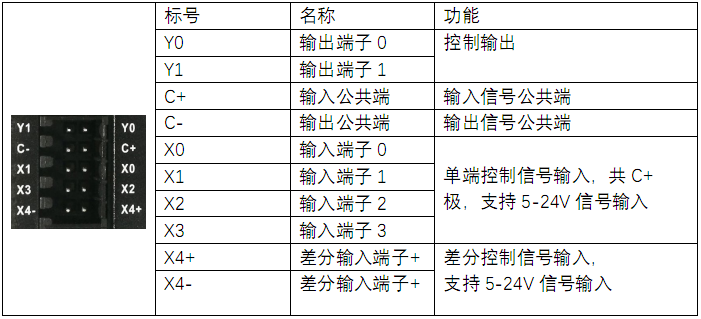

控制輸入輸出端子定義

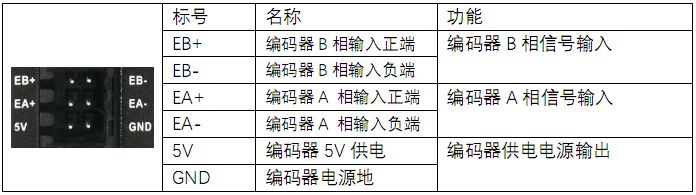

編碼器端子定義

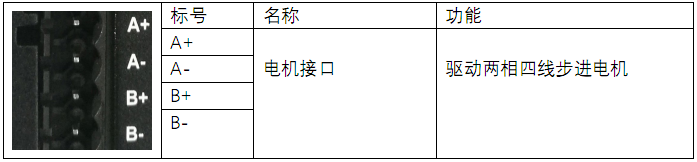

電機驅動輸出端子定義
電源輸入端子定義

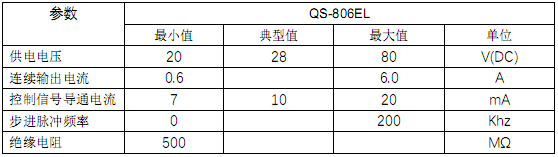

電氣參數
EtherCAT通信參數

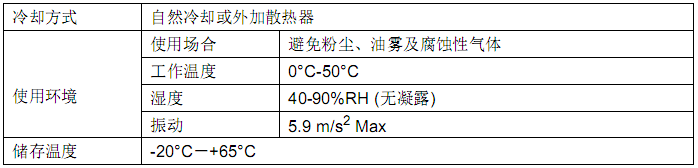

環境參數
安裝尺寸
